【技術資料】（TI）LM46001PWPR 3.5 至 60V、1A 同步降壓轉換器

來源：本站時間：2025-09-11瀏覽數：

LM46001PWPR是德州儀器（Texas Instruments）推出的同步降壓轉換器，采用HTSSOP-16封裝，具有以下核心特性：24A 穩壓靜態電流可在輕負載條件下實現高效率（DCM 和 PFM）符合 EN55022/CISPR 22 電磁干擾 (EMI) 標準集成同步整流可調開關頻率：200kHz 至 2.2MHz（默認值 50…

LM46001PWPR是德州儀器（Texas Instruments）推出的同步降壓轉換器，采用HTSSOP-16封裝，具有以下核心特性：

24μA 穩壓靜態電流

可在輕負載條件下實現高效率（DCM 和 PFM）

符合 EN55022/CISPR 22 電磁干擾 (EMI) 標準

集成同步整流

可調開關頻率：200kHz 至 2.2MHz（默認值 500kHz）

與外部時鐘頻率同步

內部補償

與多種陶瓷、聚合物、鉭和鋁質電容器組合搭配使用時可保持穩定

電源正常指示

軟啟動至預偏置負載

內部軟啟動：4.1ms

可由外部電容器延長的軟啟動時間

輸出電壓跟蹤功能

精確使能實現系統欠壓閉鎖 (UVLO)

具有斷續模式的輸出短路保護

過溫保護

LM46001PWPR應用場景

? 工業用電源

? 電信系統

? AM 以下波段 12V 和 24V 汽車應用

? 商用車輛電源

? 通用寬 VIN 穩壓

? 高效負載點穩壓


概述

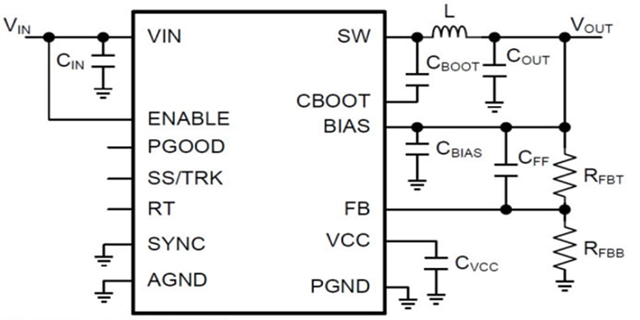

LM46001PWPR調壓器是一款易于使用的同步降壓直流/直流轉換器，能夠驅動高達 1A 的負載電流，輸入電壓范圍為 3.5V 至 60V。LM46001PWPR以極小尺寸提供優異的效率、輸出精度和壓降電壓。擴展系列能夠以引腳到引腳兼容封裝提供 0.5A 和 2A 負載電流選項。

LM46001PWPR采用峰值電流模式控制來實現簡單控制環路補償和逐周期電流限制。可選功能包括可編程開關頻率、同步、電源正常標志、精確使能、內部軟啟動、可擴展軟啟動和跟蹤，可為各種應用提供靈活且易于使用的平臺。輕負載下的DCM mode和自動降頻模式可提升輕負載效率。此系列只需要很少的外部組件，而且引腳排列可實現簡單且優化的 PCB 布局。LM46001PWPR保護功能包括熱關斷、VCC 欠壓鎖定、逐周期電流限制和輸出短路保護。

LM46001PWPR器件采用 16 引線 HTSSOP 封裝（PWP，6.6mm x 5.1mm x 1.2mm），引線間距為 0.65mm。該器件與 LM46000、LM46002、LM43603、LM43602、LM43601 和 LM43600 引腳對引腳兼容。

核心參數

輸入電壓范圍?：3.5V至60V

?輸出電壓?：1V至28V（可調）

?輸出電流?：1A

?開關頻率?：2.2MHz（默認500kHz），支持200kHz至2.2MHz范圍調節

?靜態電流?：24μA
